SCHARMÜLLER vonószemek

SCHARMÜLLER vonószemek

SCHARMÜLLER cég gyárt talajművelő gépekhez és vontatmányokhoz különböző kialakításban és méretben vonószemeket. A vonószemeket a következőkben felsorolt csoportokba tudjuk sorolni : függőleges lappal felcsavarozható, felhegeszthető, állítható, felhegeszthető/felcsavarozható házban elforduló, szerelhető, tartó konzollal egybeépített.

SCHARMÜLLER vonószemek

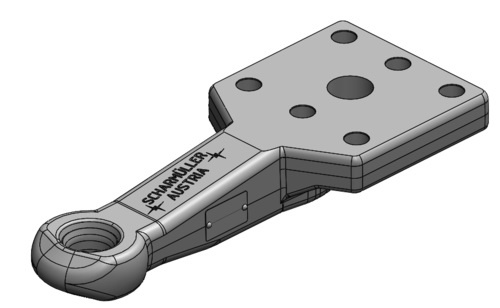

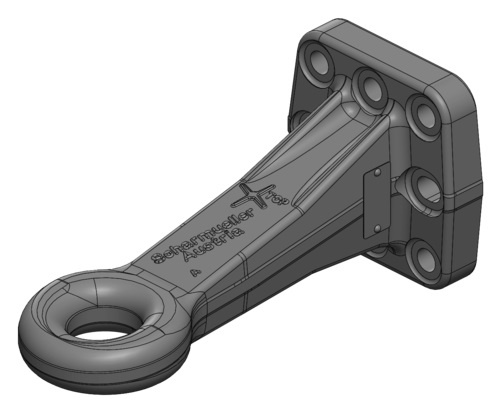

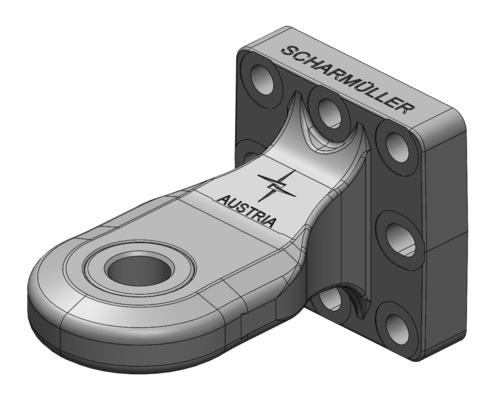

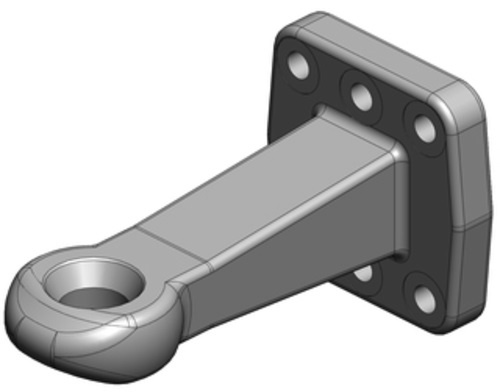

Függőleges lappal felcsavarozható vonószem-D=40mm

Vonószem furat átmérő : 40mm Vonószem vastagsága : 42mm (elérhető pár típus 30mm-es szemvastagsággal is) Rögzítő furatok osztása : 110x100; 120x120; 130x115; 145x145; 160x160. Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 2500 - 3000kg. Javasolt 38mm-es vonócsappal szerelt pótkocsi vonófejjel történő vontatáshoz.

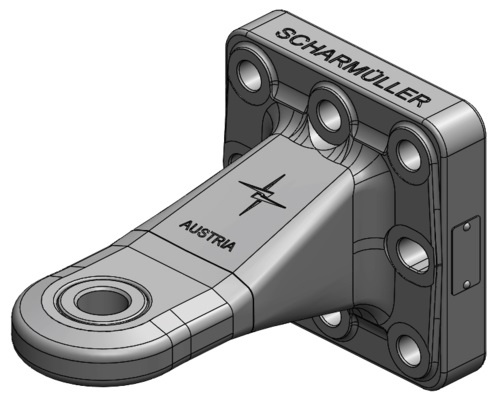

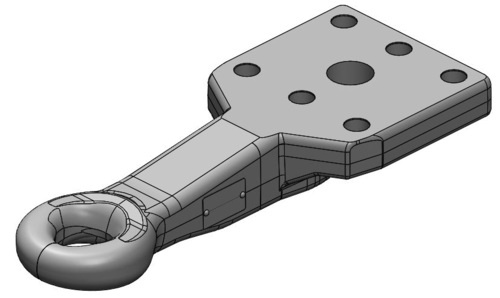

Függőleges lappal felcsavarozható gyűrűs vonószem-D=50mm

Vonószem furat átmérő : 50mm Rögzítő furatok osztása : 110x100; 120x120; 130x115; 145x145; 160x160. Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 2000 - 4000kg. Javasolt pick up hitch-el vagy pitonfix csappal történő vontatáshoz.

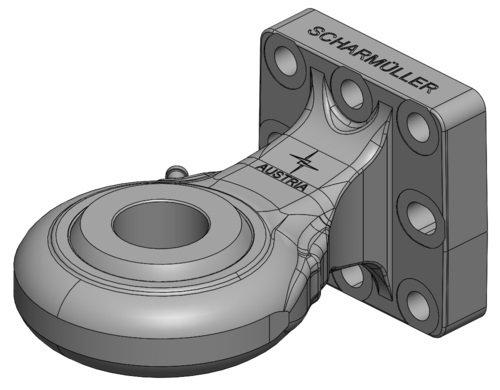

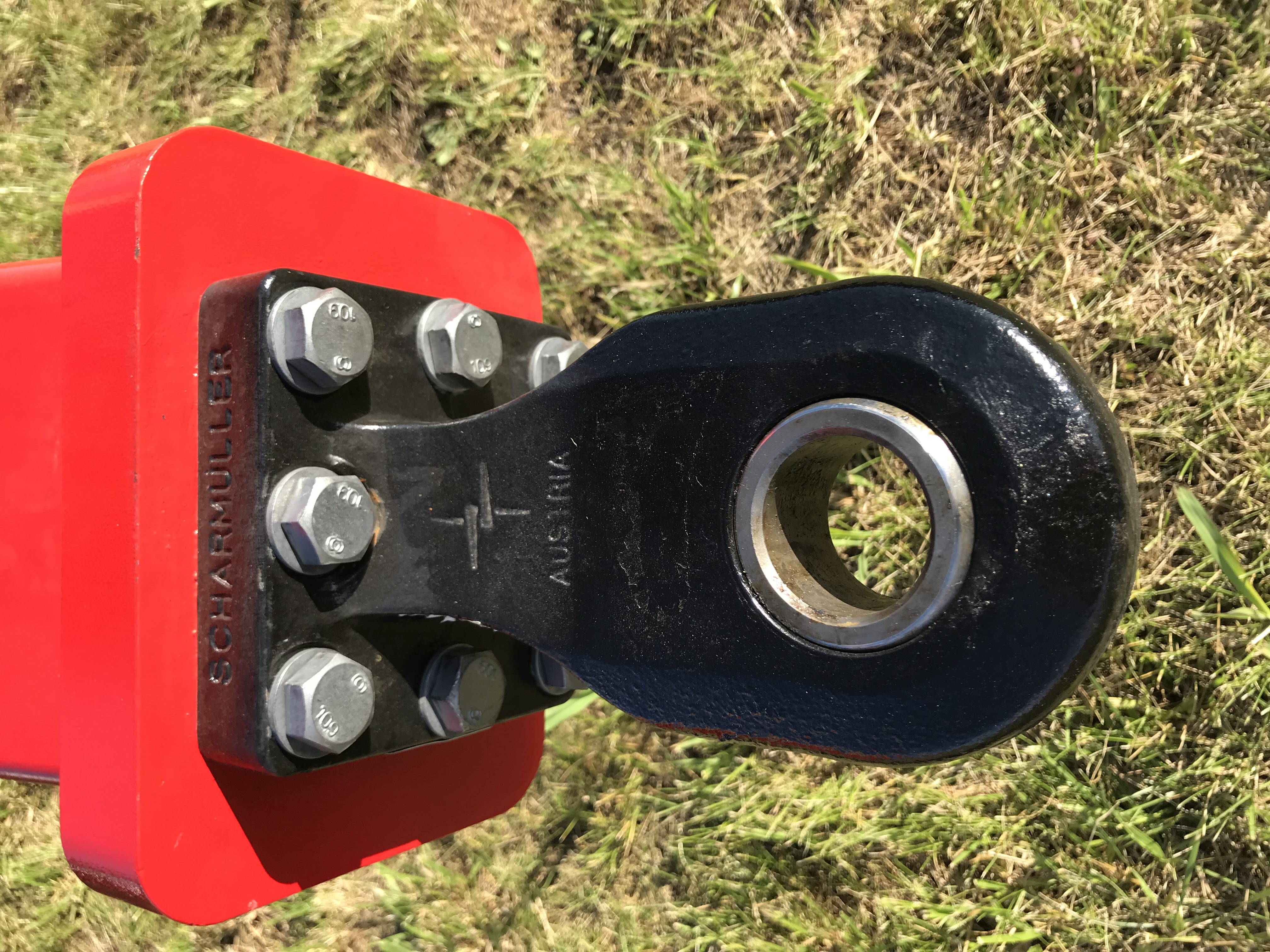

Furatos golyós vonószem-D=33-71mm

Vonószem golyó furat átmérő : 33; 42; 51; 71mm Rögzítő furatok osztása : 110x100;145x145; 160x160. Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 2000-3000kg. Javasolt alsó lengő vonórúddal/hasi húzóval történő vontatáshoz. A golyó le tudja követni a vonócsap hossz és kereszt irányú mozgásait bizonyos határok között.

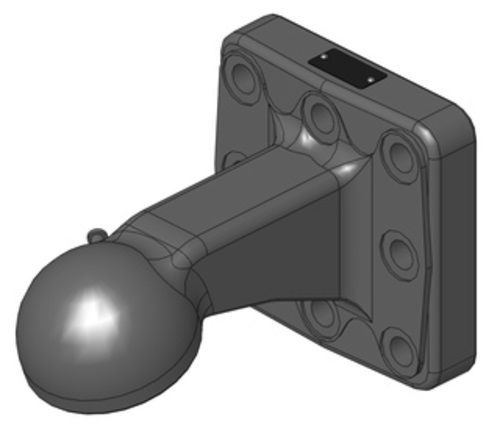

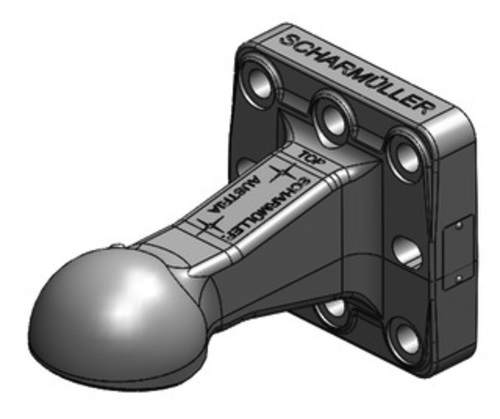

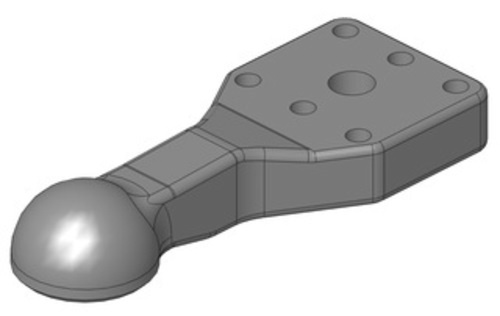

Felcsavarozható vonócsésze K80

Rögzítő furatok osztása : 110x100; 120x120;130x130; 145x145; 160x160; 180x205 Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 1000 - 6000kg.

Felcsavarozható hajlított vonócsésze K80

Rögzítő furatok osztása : 145x145; 160x160 Rögzítő csavarok mérete : M20 Megengedett legnagyobb függőleges terhelés : 3000kg. A vízszinteshez képest 20 fokkal van meghajlítva. Funkciója : amennyiben a vontatmány vonórúdja munkahelyzetben a vízszinteshez képest negatív szöget zár, akkor célszerű ennek a hajlított vonócsészének az alkalmazása.

Felcsavarozható vonócsésze K110

Rögzítő furatok osztása : 160x160 Rögzítő csavarok mérete : M20 Megengedett legnagyobb függőleges terhelés : 8000kg.

Vízszintesen felcsavarozható vonócsésze K80

Rögzítő furatok osztása : 130x115 Rögzítő csavarok mérete : M20 Megengedett legnagyobb függőleges terhelés : 2000-4000kg.

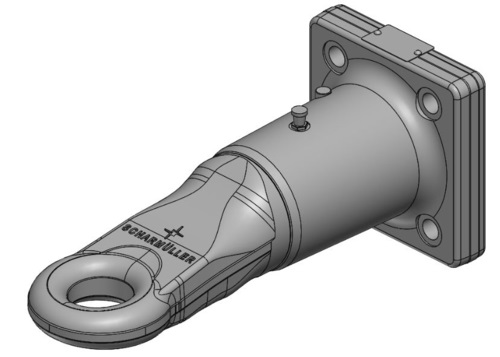

Felcsavarozható, elforduló gyűrűs vonószem-D=50mm

Vonószem furat átmérő : 50mm Rögzítő furatok osztása : 110x100; 120x120; 145x145; 160x160. Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 2500 - 3000kg. Javasolt pick up hitch-el vagy pitonfix csappal történő vontatáshoz.

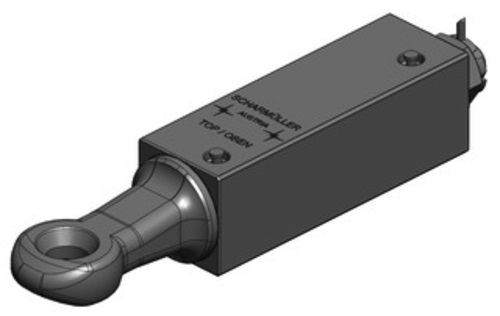

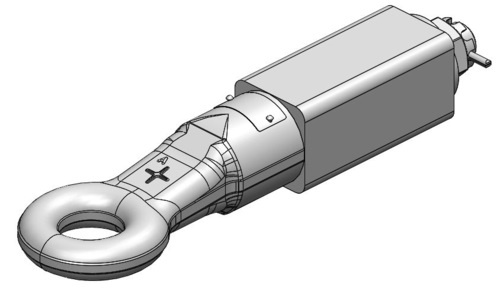

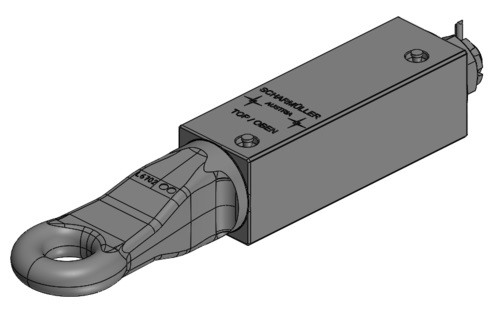

Felhegeszthető házban elforduló vonószemek

Milyen vonószem lehetőségek vannak? Furatos golyós : D=33mm; 41mm; 51mm; hagyományos vonószem D=40mm, D=50mm-es gyűrűs vonószem, K80-as vonócsésze Megengedett legnagyobb függőleges terhelés : 1000-4000kg. Ház külső méretek : 75x75; 90x90; 102x102; 162x100

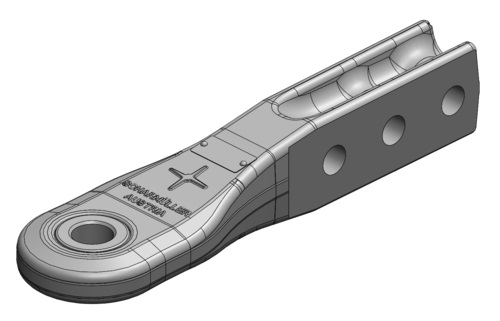

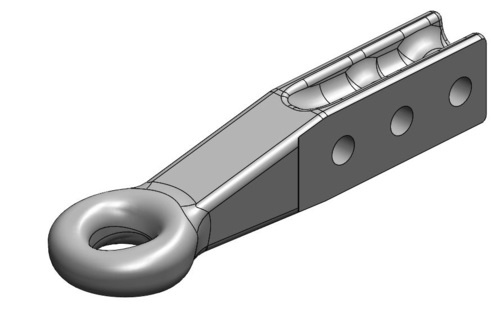

Állatható vonószemek

Milyen vonószem lehetőségek vannak? Furatos golyós : D=33mm; 41mm; 51mm; 71mm; hagyományos vonószem D=40mm, D=50mm-es gyűrűs vonószem, K80-as vonócsésze. Megengedett legnagyobb függőleges terhelés : 300-4000kg. Csatlakozó felület keresztmetszetek : 80x60; 100x65; 100x97; 168x100; 170x100.

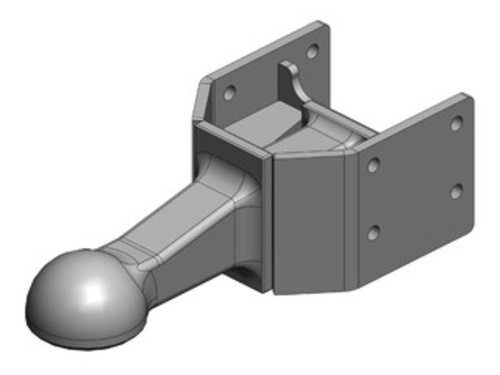

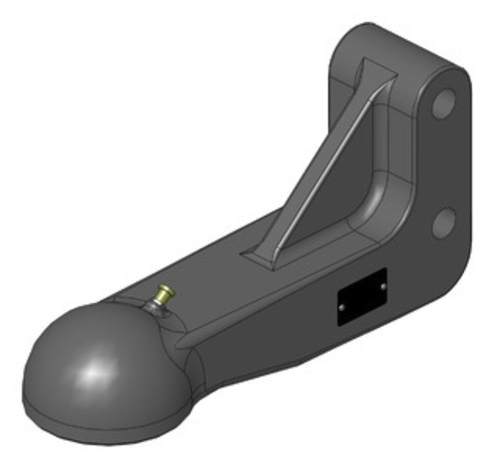

K80-as vonócsésze tartó konzollal együtt

Megengedett legnagyobb függőleges terhelés : 900-2500kg.

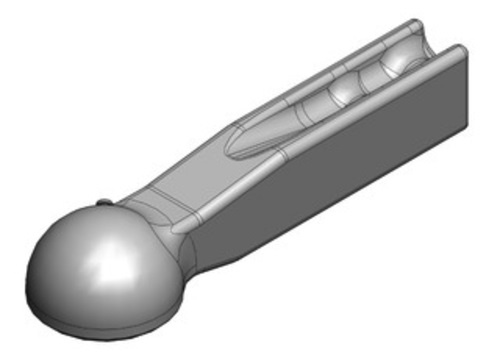

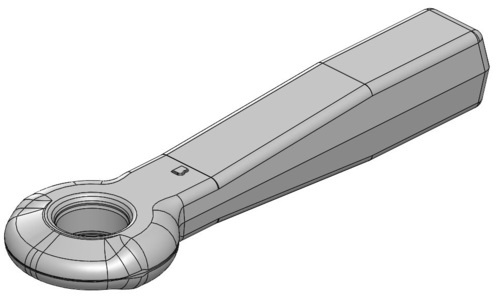

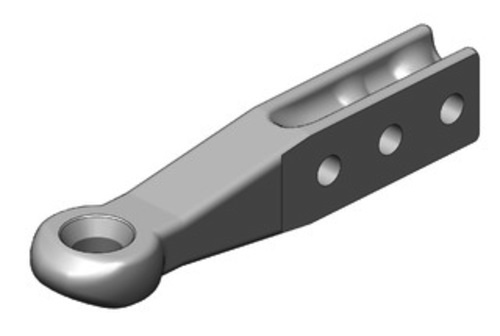

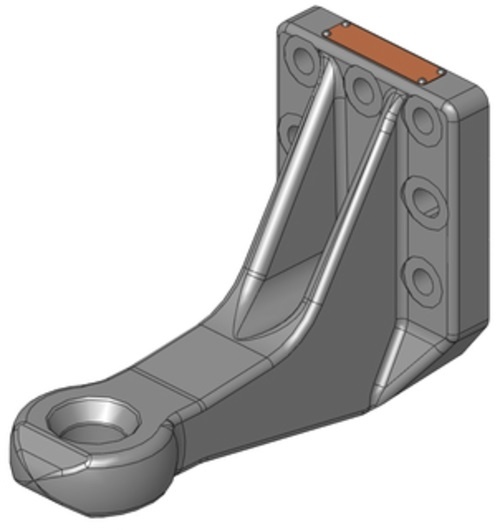

Hajlított vonószemek

Milyen vonószem lehetőségek vannak? Hagyományos vonószem D=40mm (30mm vastag), D=40mm (42mm vastag)D=50mm-es gyűrűs vonószem, K80-as vonócsésze. Megengedett legnagyobb függőleges terhelés : 500-2500kg.

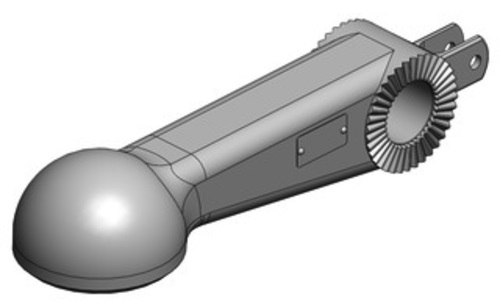

Fogazással zárt vonószemek K80-as vonócsészével

Fogak száma : 36; 48 db Megengedett legnagyobb függőleges terhelés : 1200; 1500kg. Bálázó márkák : Krone, CLAAS, John Deere.

Modellek

Vonószem golyó furat átmérő : 33mm Rögzítő furatok osztása : 110x100;145x145; 160x160. Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 2000-3000kg. Javasolt alsó lengő vonórúddal/hasi húzóval történő vontatáshoz, ahol a vonócsap átmérő : 31,5mm. A golyó le tudja követni a vonócsap hossz és kereszt irányú mozgásait bizonyos határok között.
Vonószem golyó furat átmérő : 42mm Rögzítő furatok osztása : 110x100;145x145; 160x160. Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 3000kg. Javasolt alsó lengő vonórúddal/hasi húzóval történő vontatáshoz, ahol a vonócsap átmérő : 38mm. A golyó le tudja követni a vonócsap hossz és kereszt irányú mozgásait bizonyos határok között.
Vonószem golyó furat átmérő : 51mm Rögzítő furatok osztása : 110x100;145x145; 160x160. Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 2500-3000kg. Javasolt alsó lengő vonórúddal/hasi húzóval történő vontatáshoz, ahol a vonócsap átmérő : 50 mm. A golyó le tudja követni a vonócsap hossz és kereszt irányú mozgásait bizonyos határok között.
Vonószem golyó furat átmérő : 71mm Rögzítő furatok osztása : 110x100;145x145; 160x160. Rögzítő csavarok mérete : M16; M20 Megengedett legnagyobb függőleges terhelés : 3000kg. Javasolt alsó lengő vonórúddal/hasi húzóval történő vontatáshoz, ahol a vonócsap átmérő : 70 mm. A golyó le tudja követni a vonócsap hossz és kereszt irányú mozgásait bizonyos határok között.

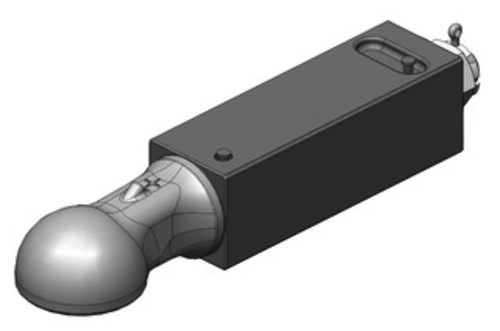

Furatos golyó furatok : 33mm; 42mm; 51mm Megengedett legnagyobb függőleges terhelés : 3000kg. Ház külső méretek : 102x102mm Javasolt alsó lengő vonórúddal/hasi húzóval történő vontatáshoz. A golyó le tudja követni a vonócsap hossz és kereszt irányú mozgásait bizonyos határok között.
Vonószem átmérő : 50mm. Ház külső méretek : 75x75; 102x102mm. Megengedett legnagyobb függőleges terhelés : 2000-3000kg.
Ház külső méretek : 75x75; 90x90; 102x102; 162x100. Megengedett legnagyobb függőleges terhelés : 1000; 2000; 4000kg.

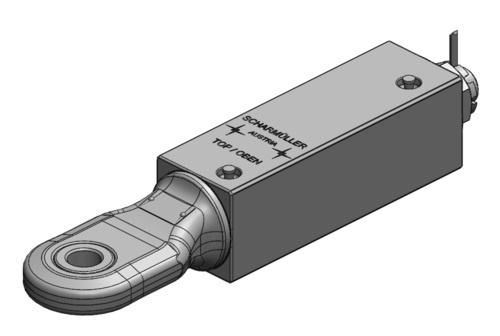

Vonószem furat átmérő : 40mm; Vonószem vastagsága : 42mm Ház külső méretek : 75x75; 90x90; 102x102 Megengedett legnagyobb függőleges terhelés : 1000 - 2500kg. Javasolt 38mm-es vonócsappal szerelt pótkocsi vonófejjel történő vontatáshoz.

Ajánlat kéréshez szükséges alap információk :

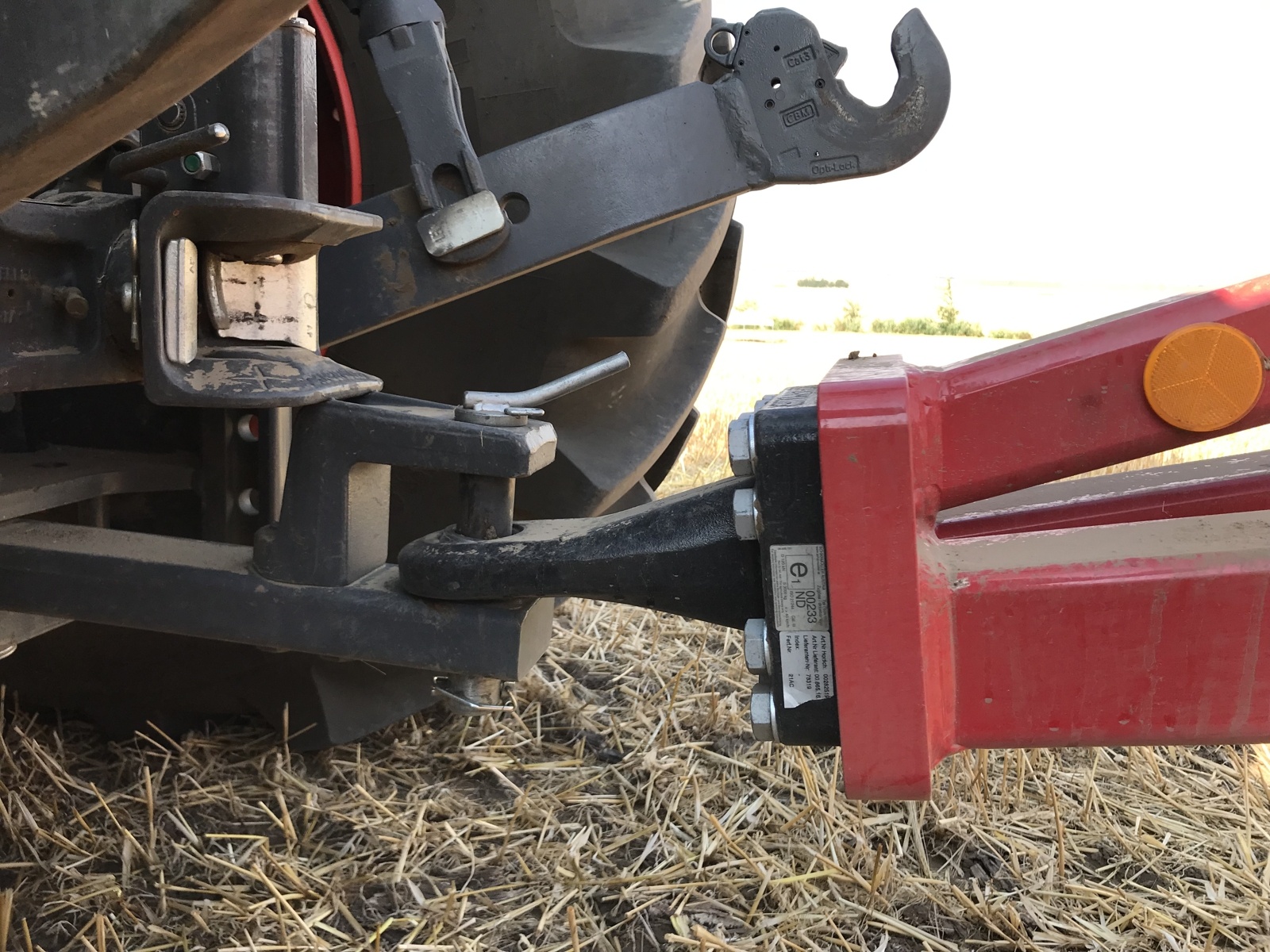

Kérem írja meg nekünk, hogy pontosan milyen vonószemre lenne szüksége. A következőkben felsorolt fotókra lenne még szükségünk : 1. Jelenlegi vonószemről kérünk több szögből fotókat, ami fel van szerelve a munkagépre vagy vontatmányra. 2. Jelenleg felszerelt vonószem gyári adattáblájáról kérünk jól látható adatokkal 1 fotót. 3. Vonóbekötésről 1 fotót, ahogy a traktorral össze van kapcsolva.

Jellemzők
Várjuk ajánlatkérését weboldalunkon kialakított felületen vagy email keresztül - ptg@deraland.hu - illetve érdeklődését viszonteladóiknál vagy termékfelelős kollégánál!
